A：真空吸盘支架是机械手取料核心承载部件，结构设计缺陷会引发支架晃动、定位偏移、换型调机慢、检修困难，直接拉低产线稳定性与稼动率。支架优化围绕刚性强度、可调机构、运维空间三大核心维度开展，综合工件重量、设备加减速冲击、现场安装空间统筹设计，兼顾承载能力、调节便捷性与后期维护效率。
支架同时承受工件自重静载荷与启停换向惯性动载荷，悬臂越长、型材截面越小，根部弯矩越大，极易弹性变形，出现2–3mm放料偏差。实操优化方案：
1.缩短悬臂悬伸长度，让吸盘固定点尽量靠近机械手安装底座，缩短受力力臂，降低扭转弯矩；
2.加厚型材壁厚、加大支架截面，加装三角加强筋、对角支撑杆，提升抗弯抗扭刚度；
3.优化受力布局，让工件重力方向贴合支架主承重面，避免单向悬空受力；
4.重载/高速工况选用加厚6061铝合金或碳钢板材，轻量化高速场景采用高强度薄壁铝型材，兼顾重量与刚性；
5.安装底座加宽加厚，配套定位销孔+防松螺栓，消除底座装配间隙，杜绝根部松动变形。
多规格工件混线生产，支架需支持高度、间距、角度快速调整，同时避免调节间隙造成精度丢失，三种成熟可调结构对比：
1.长槽孔+定位销组合（推荐通用方案） 长槽实现大范围位移调节，调好后插入定位销锁死，消除槽孔间隙，兼顾调机便捷与定位精度，适配多数通用搬运产线。
2.分段可调连接块 预设多组标准档位，批量固定工件快速切换，适合产品型号固定、频繁换款产线。

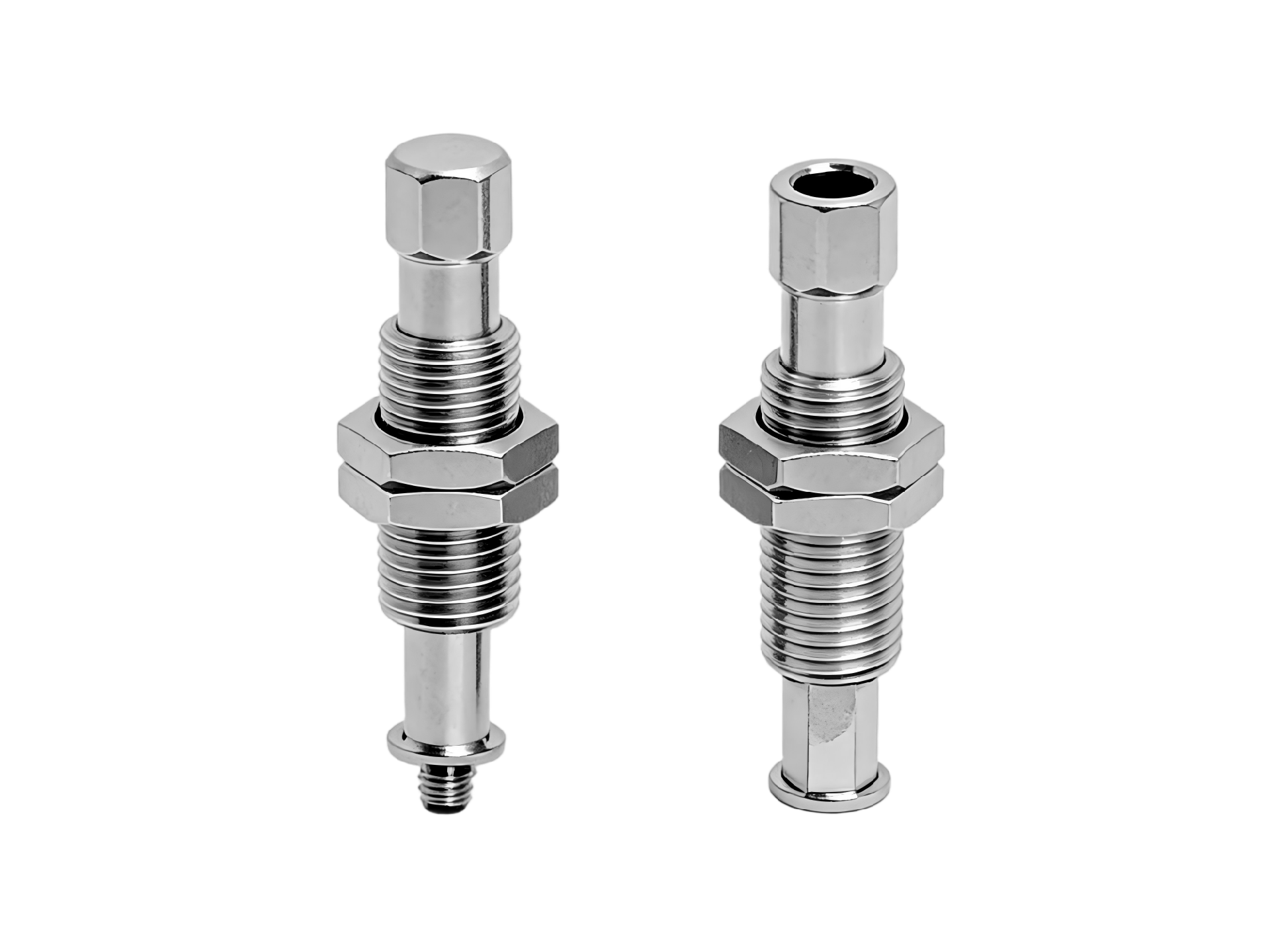

3.弹簧缓冲导向支架 自带垂直缓冲行程，适配凹凸、异形工件，设计时匹配弹簧压缩行程，设置硬限位，防止缓冲压死失效。 优化要点：调节面精加工贴合，锁紧点位分布均匀，避免单边锁死导致支架歪斜。
图纸设计需提前预留拆装、检修空间，从材质、管路布局规避锈蚀、气堵、干涉故障：
1.预留扳手操作空间，真空发生器、气管接头、锁紧螺丝无遮挡，日常紧固、吸盘更换无需拆解周边机构；
2.气管走线规范：杜绝90°急弯减少气阻，避开运动摩擦区域防止管路破损，不预埋凹槽避免积水积灰；
3.环境适配选材：潮湿、水洗车间选用304不锈钢支架；普通干燥产线采用镀锌铝合金，淘汰易生锈普通碳钢喷漆件，防止长期锈蚀锁死无法拆卸；
4.集成化气路设计，缩短气管长度，降低真空容积，提升真空响应速度，减少漏气点。
支架优化不能只单一加强强度，需刚性、可调性、运维性同步统筹：
1.刚性不足→工件定位漂移、取料不稳，优先缩短悬臂、增加加强筋、加厚底座；
2.调节结构不合理→换型耗时久、精度差，优先采用长槽+定位销模块化调节；
3.无检修空间、材质不匹配→保养停机频繁、零件锈蚀报废。
设计阶段提前预判负载、运动冲击、多产品适配需求，在图纸环节完成结构改良，可大幅减少现场装配调试返工，长期降低掉料、偏移、支架变形类故障，稳定整条自动化产线运行节拍。
