A：在3C自动化生产流水线中，真空吸盘是应用最广泛、使用率最高的核心气动配件之一，几乎每条自动化产线都离不开它。无论是产品抓取、搬运、移栽、上下料工序，真空吸盘的稳定性，直接决定整条产线的生产节拍与良率。
但很多设备调试员、自动化工程师、运维师傅经常遇到同款棘手问题：真空吸盘安装无误，真空表数值始终拉不上来，或是抓取产品后输送途中突然掉料。一旦出现故障，整条产线被迫停机，耗时几小时逐一排查，最后却发现只是细节操作不当导致的小问题。
很多新手排查故障容易陷入误区，盲目更换真空吸盘、替换真空发生器、更换气管配件，不仅浪费成本，问题依旧反复出现。从业多年，我们整理出3个真空吸盘漏气高频核心原因，搭配标准化排查流程，对照检修可解决90%以上吸盘漏气、真空度不足、抓取掉料问题，适配3C、光伏、注塑等全自动化场景。
一、吸盘与产品表面贴合不良
多数人排查漏气第一时间聚焦气路、发生器故障，实则吸盘与工件的贴合密封面，是真空系统最薄弱的漏气环节，也是3C自动化吸盘掉料的首要诱因。贴合不到位、密封有缝隙，无论真空发生器性能多好，都无法达标真空度，具体故障场景及解决方案如下：
1. 产品表面不平整，吸盘型号不匹配
3C产品多存在曲面外壳、表面凹凸纹理、凸起LOGO、弧形边角等结构，若统一使用普通平面吸盘，无法贴合异形曲面，边缘必然产生缝隙，持续漏气，真空度无法建立。

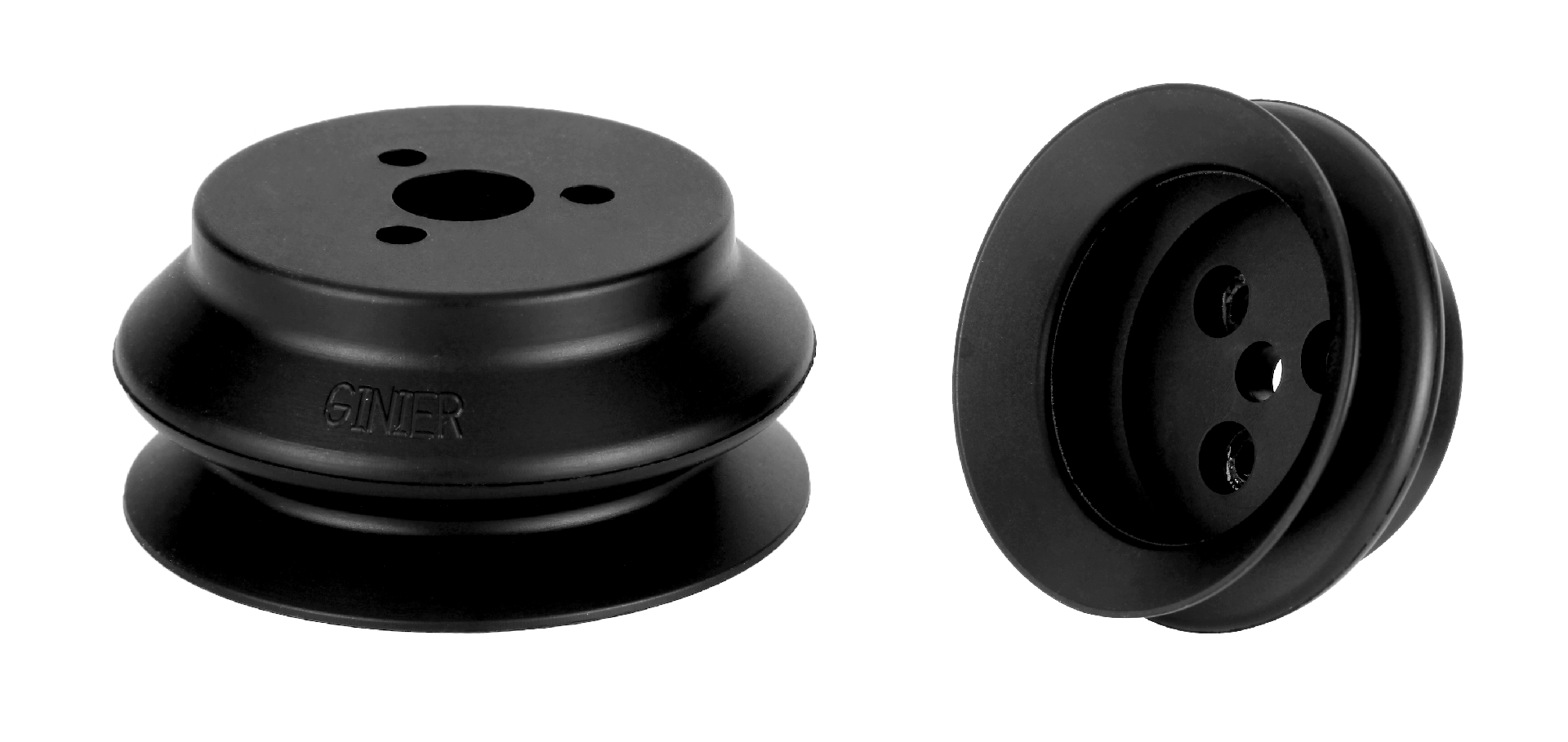

解决方法：曲面、异形、不平整工件，替换波纹真空吸盘。波纹吸盘可自适应工件表面弧度，自动补偿3-5mm高度差，完美适配3C电子产品、弧形配件、纹理工件的密封抓取需求，彻底解决贴合漏气问题。
2. 吸盘安装压缩量不合理
吸盘安装高度直接影响密封效果，是极易被忽视的调试细节。压缩量不足，吸盘密封圈无法贴合工件，存在细微缝隙；压缩量过大，吸盘过度挤压变形，不仅会反向漏气，还会压伤3C精密工件表面，造成产品报废。
标准安装参数：吸盘接触工件后，保留自然高度10%-20%的轻微压缩量，既能保证紧密密封，又可避免吸盘变形、工件压伤，适配绝大多数3C自动化抓取工况。
3. 吸盘老化硬化、破损失效
车间长期高温、油污、粉尘环境，会加速硅胶、橡胶吸盘老化。老化后的吸盘质地变硬、弹性流失、边缘开裂，密封性能大幅下降，即便外观无明显破损，也会持续慢性漏气，导致抓取不稳定、间歇性掉料。
排查与解决：手动按压吸盘，若触感僵硬、无弹性、边缘有裂纹、发白变形，直接更换全新吸盘。切勿因小失大，老化吸盘是产线间歇性故障的高频隐患。
快速检查技巧：手动轻压吸盘贴合工件，观察吸盘边缘是否完整、均匀贴合表面，无翘边、无缝隙、无局部悬空，贴合状态平整即为合格。
二、气管接头与管路密封失效
气路管路密封问题，是仅次于吸盘贴合的第二大漏气重灾区，尤其集中在设备新调试、配件更换、管路维修后。看似简单的气管、接头安装细节，是导致真空度不足、持续漏气的关键，常见问题及标准化规范如下：
1. 螺纹接头密封不规范、规格不匹配
真空管路螺纹接头必须依靠生料带密封，很多调试人员遗漏缠生料带，或缠绕方向错误，导致接头拧紧过程中生料带被推开，螺纹缝隙持续漏气。
标准密封做法：沿顺时针方向，从螺纹根部向外均匀缠绕3-5圈生料带，缠绕完成后再拧紧接头，杜绝螺纹缝隙漏气，适配所有真空管路螺纹接口。
2. 气管急弯、折弯破损
自动化设备常用4mm细气管，若直接暴力折弯走线、折弯角度过小，会导致气管内径收缩、气流阻力剧增，长期往复摩擦、弯折，气管极易开裂、破损漏气，且隐蔽性极强，不易排查。
解决方法：气管转弯位置统一使用L型弯头接头，杜绝气管本体急弯走线，保护管路完整性，从根源避免折弯漏气、气路不畅问题。
3. 快插接头未插到位
快插接头看似安装简单，实则是高频漏气点。气管仅插入一半、未卡紧，外观看似正常安装，运行过程中会持续漏气，真空度持续衰减，抓取稳定性极差。
安装标准：气管插入快插接头时，推到底直至听到“咔哒”卡扣锁紧声，安装完成后轻拉气管，无法拉动即为安装合格，杜绝虚插、松动漏气。
4. 管路磨损、挤压破损
设备长期运行，活动关节、机架边角、运动模组会持续摩擦、挤压气管，造成管壁隐形破损、微孔漏气，这类故障隐蔽性高，容易被忽略。需定期排查运动部件周边管路，及时更换破损气管，固定走线避免摩擦挤压。
三、真空发生器选型、安装与供气异常
若吸盘贴合、管路密封全部排查无误，依旧存在真空度不足、漏气掉料问题，故障根源大概率在真空发生器选型、安装位置、供气压力上，属于自动化调试高频隐性问题：
1. 真空发生器流量选型不足
吸盘面积越大，所需抽气流量越大。若小型真空发生器搭配大尺寸吸盘，发生器抽气流量无法补偿系统漏气量，会直接导致真空表数值拉不上来，无法建立有效真空。
快速自测排查法：用手指完全封堵吸盘吸口，观察真空表数值。若能达到-80kPa以上额定真空度，说明发生器性能正常，故障在吸盘与管路；若真空度依旧偏低、无法达标，说明发生器选型偏小或本体故障。
2. 发生器安装距离吸盘过远
真空发生器与吸盘之间的管路越长，系统储气体积越大，真空响应速度越慢，真空损耗越高，不仅会导致真空度不足，还会拖慢产线节拍，影响生产效率。
最优安装规范：真空发生器尽量贴近吸盘末端安装，管路长度控制在500mm以内，最大限度减少真空损耗，提升抓取响应速度与稳定性。
3. 车间供气压力不稳、不足
喷射式真空发生器依赖稳定压缩空气驱动，标准工作供气压力为0.4-0.6MPa。车间气源压力波动、供气不足、气压不稳，会直接导致发生器工作效率下降，真空度忽高忽低，引发间歇性掉料、漏气故障。
解决方案：在真空发生器前端加装减压阀+压力表，实时稳压、监测气源压力，保证供气稳定，杜绝气压波动引发的真空故障。
四、真空吸盘漏气，标准化快速排查流程
遵循由简到繁、由外到内的排查逻辑，高效定位漏气点，无需盲目拆机更换配件：
第一步：封堵吸盘测真空：手指完全堵死吸盘吸口，检测真空表额定数值，区分故障是发生器问题，还是吸盘、管路问题。
第二步：排查气路接头密封：肥皂水涂抹所有螺纹接头、快插接口，冒泡位置即为漏气点，重新密封安装。
第三步：检查吸盘状态：确认吸盘无老化、开裂、硬化，安装压缩量标准，型号匹配工件表面工况。
第四步：检测管路走线：排查气管无急弯、无挤压、无磨损、无破损，走线规范固定。
五、总结
真空吸盘漏气、真空度不足、抓取掉料，看似是小故障，却会直接导致3C自动化产线停机、节拍受损、产品报废，影响生产效率。绝大多数故障并非配件损坏，而是选型不匹配、安装不规范、细节调试不到位导致。
养成标准化安装、定期排查、规范调试的习惯，提前规避漏气隐患，远比故障后盲目排查、更换配件更省时、降本、高效，全面保障自动化产线稳定运行。
