A:下文结合行业通用标准，详解真空吸盘直径与吸附面积的计算方式，并附上实操案例、参数说明及选型注意事项，方便大家直接参考使用。
一、第一步：设定真空压力
真空压力（单位：kPa）是计算的前置条件，数值主要由真空源的规格决定，选型前必须先确定。
1.常规标准取值
市面上主流大流量型喷射式真空发生器，常规选型计算可将真空压力大致设定为 -66.6kPa（真空压力带负号代表负压，计算时直接取用数值即可），
这也是行业经典的参考基准值。该参数适配表面光滑、气密性良好的致密工件，例如金属板、玻璃、硬质塑料板材等。
若选用高真空型发生器，或是吸附透气性、表面粗糙的工件，真空压力需结合设备参数与现场测试另行确定。
二、核心公式：圆形吸盘直径计算

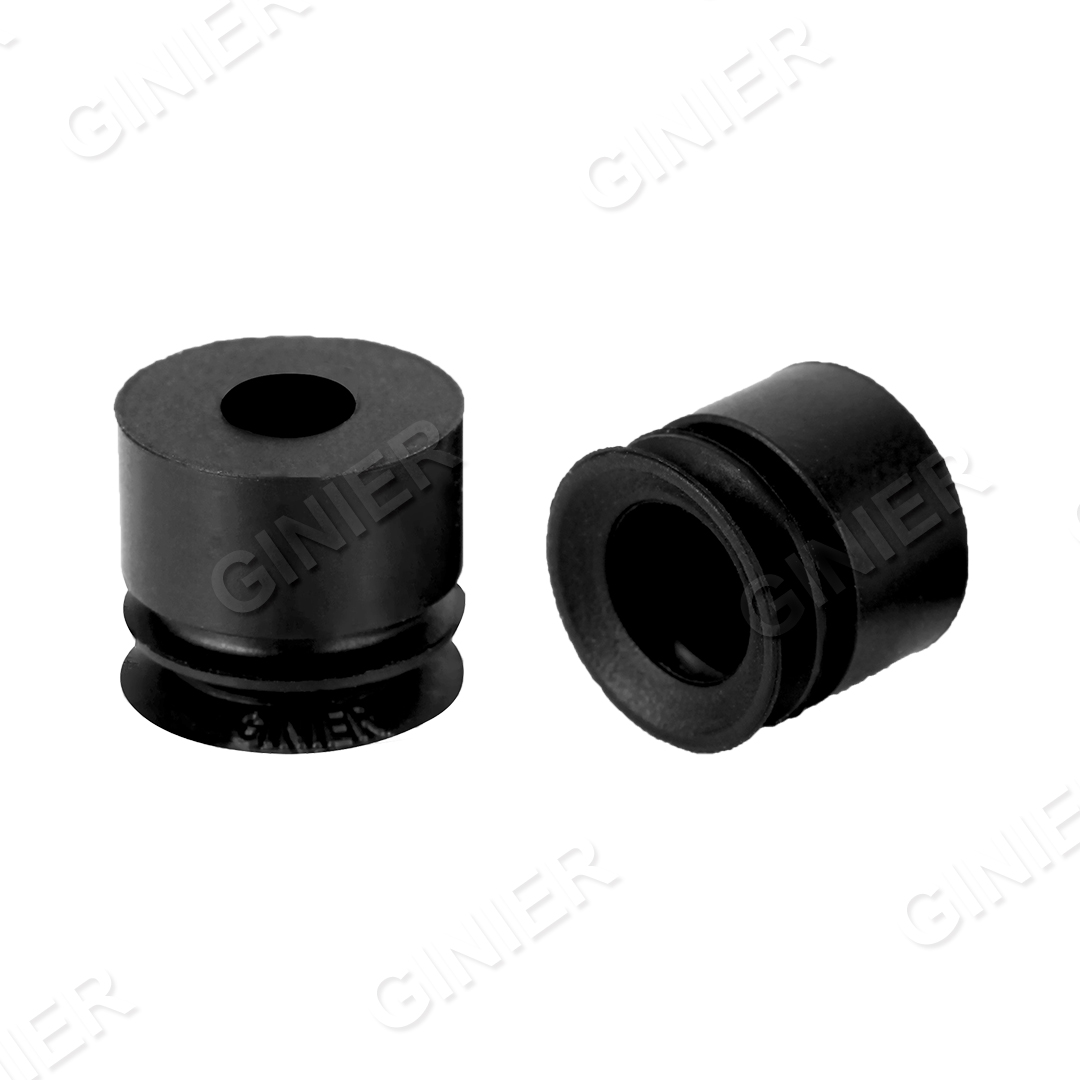

目前自动化设备中圆形吸盘使用占比最高，下面为大家拆解行业通用选型计算公式、每个参数含义、取值规则。

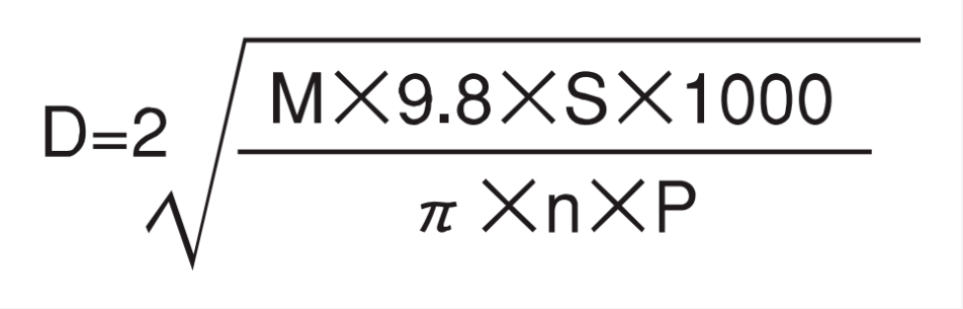

1.完整计算公式

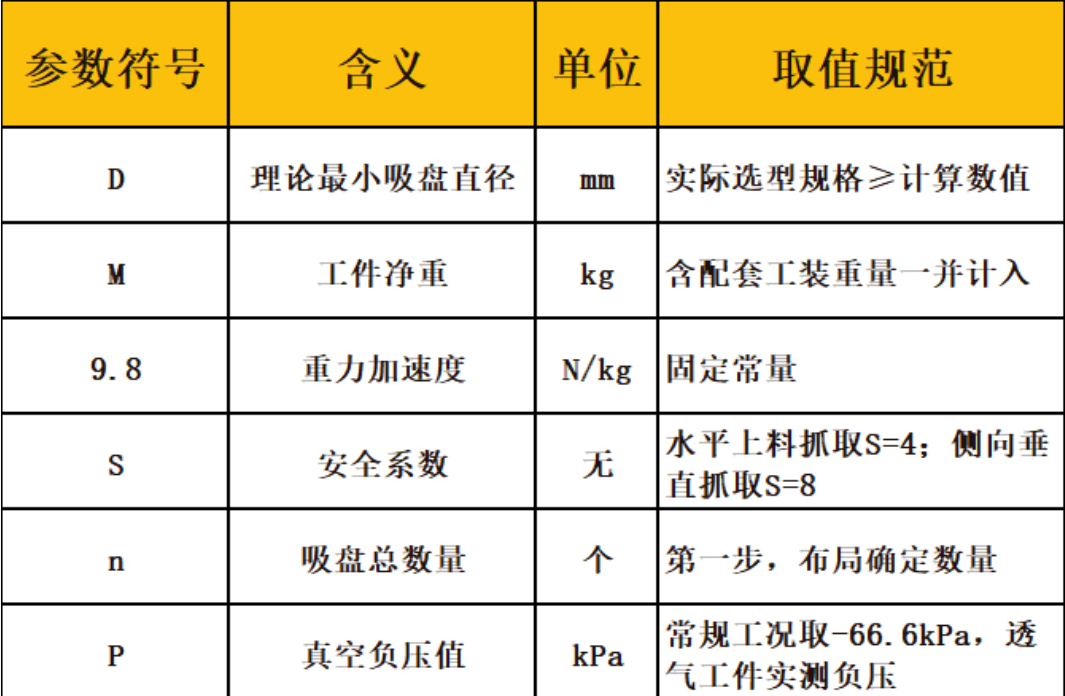

2.选型硬性规则
①尺寸必须大于理论计算值
结合工件实际可吸附平面大小，最终选定吸盘直径一定要大于公式算出的理论需求直径 D，保证基础吸力余量。
②预留吸盘变形膨胀空间
橡胶吸盘受负压吸附会受压扩张，外径膨胀约 10%；选型时须校核工件吸附范围，避免吸盘扩张后越出工件接触面，造成真空泄漏、吸附失效。
③无对应标准规格的解决办法
若算出的理论直径，产品目录里没有匹配型号，不要强行用偏小规格，改为增加吸盘数量（2 个及以上）重新核算尺寸。
④异形吸盘单独定制测算
本文整套计算公式仅适配标准圆形吸盘；椭圆、方形、异形特殊吸盘，可对接我司做针对性受力测算。
三、实操计算案例
1. 已知工况条件
吸附工件重量 M=0.5 kg
真空负压 P=-70 kPa
吸盘数量 n=1 个
抓取方式 水平起吊 → 安全系数 S=4

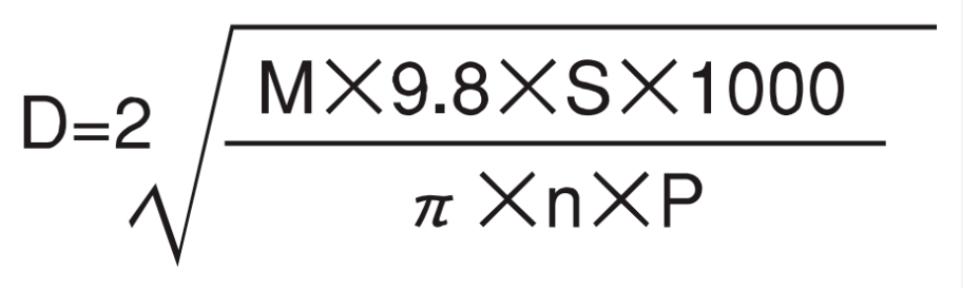

2. 行业通用圆形吸盘直径公式

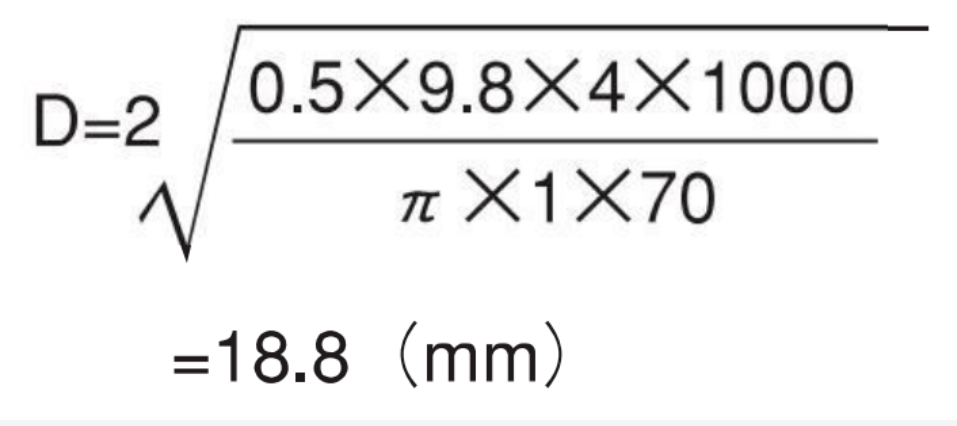

3. 代入数值分步演算
4. 最终选型结论
理论计算最小直径 18.8mm，结合吸盘橡胶形变余量与标准现货规格，实际选用 φ20mm 圆形吸盘。
四、延伸知识点：有效吸附面积计算
很多人混淆 “吸盘外径” 和 “有效吸附面积”，这也是吸力不达标的常见原因。
1.什么是有效吸附面积？
我们买到的吸盘标注直径为外径，在真空负压作用下，橡胶吸盘会向内收缩，实际和工件接触、产生吸力的面积会缩小，这个缩小后的面积就是有效吸附面积。

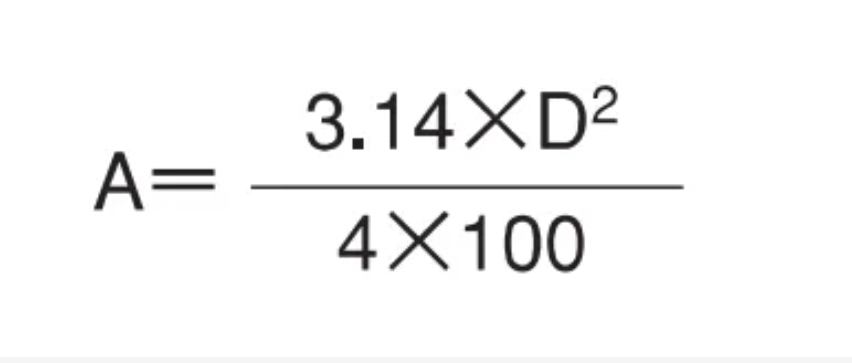

根据吸盘直径计算吸附面积：
参数说明：A：吸附面积（cm²）D：吸盘直径（mm）
2.面积缩减标准
常规工况下，吸盘有效吸附直径会比标称外径缩小 10%，缩减幅度受吸盘材质、橡胶厚度、工件摩擦系数影响。
3.安全系数的损耗覆盖说明
安全系数已综合考量吸盘形变、面积缩减问题，只要严格按照前文公式计算 + 预留尺寸余量，无需二次重复折算。
